PH-Mmini(自動)販売終了品

高速ギャングプログラマを搭載した弊社の中で最も省スペースで、廉価な自動プログラミングシステムです。

高速ギャングプログラマ『MODEL404e+PH』を搭載した4ソケット×1サイト、計4Socket 自動プログラミングシステムです。
卓上サイズで従来の自動機にはない省スペースを実現し、安価で高品質な書き込み環境を実現します。

特長

PH-Mmini搭載用として開発された、高性能ギャングプログラマ「MODEL404e+PH」を1台搭載。小容量フラッシュメモリからeMMC、NAND等大容量メモリまで対応可能。

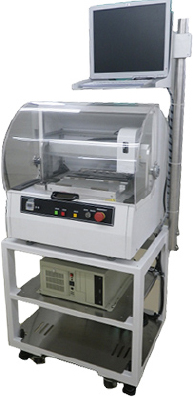

業界最小レベルの卓上スタイル(D500*W600*H500)
※本体部のみ

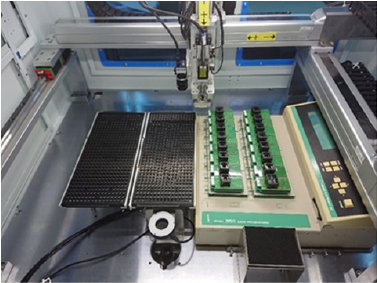

省スペース設計ながらJEDECトレイを1枚収納可能。(供給と収納は、1枚で兼用となります。)

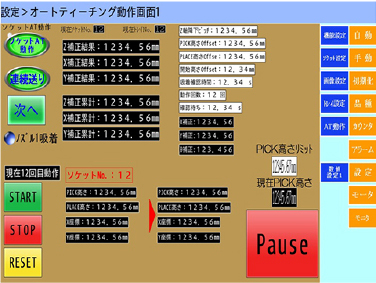

画像処理による"全自動位置決め機能"を搭載精密な位置判定により、座標登録を自動化し、ピン曲がり等の人的エラーも減少させます。

オプションで簡易捺印機能が搭載可能で、ドット捺印、番号捺印にも対応可能です。

各種パッケージ(SOP, TSOP, BGA, QFP, その他)を柔軟に対応可能。段取り替えも容易で、オペレーションタクトを最小限に抑えます。

プログラマ	プログラマMODEL404e+PH(最大4個書き)を、1台搭載可能です。
通信	USB2.0
バッファメモリサイズ	MODEL404e+(標準512Gbit、最大1024Gbit)
対象デバイス	eMMC・eSD・GB-NAND・MoviNAND・i-NAND・NAND・OneNAND・Flash内蔵マイコン・NOR・etc
動作ログ	テキスト形式にてロット毎に保存

対象パッケージ	SOP、TSOP、BGA、QFP、その他各種パッケージ
対象ソケット	オープントップソケットタイプ
時間処理能力	3600÷(サイクル時間)×アダプタ数≒550個 (サイクル時間=書込時間+開閉時間+搬送時間Xアダプタ数)
トレイ方式	据え置き方式対象トレイ: JEDEC(サイズ:315.8mmx135.8mm)1枚 (トレイは、1枚で供給と収納の兼用となります。) 不良収納専用エリアに配列
捺印(オプション)	常温硬化型シャチハタタート強着インク、ドットマーク、文字マーク対応可能
装置制御	PC:Windows(R) 7

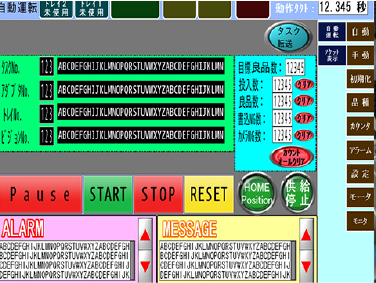

ユーザーインターフェイス	LCDパネル、キーボード、マウス
対応言語	日本語、英語
使用エア	0.4Mpa-0.5Mpa 50L/Min ※ドライエアーに限る
電源	ACIN :AC100V 50/60Hz 400VA
装置サイズ/重量	(D)500x(W)600x(H)500(mm) 約42Kg ※ラック、PC、モニターを含まない本体のみの数値です。
